لماذا تختار شركة SMARTELL لتكون المزود لحلول مشروع الحقنة الجاهزة؟

نظام إنتاج الحقنة كامل الخط:

القوالب والآلات وحلول التصنيع الكاملة

إن خط إنتاج المحاقن الحديث عبارة عن نظام متكامل يحول المواد الخام الطبية إلى محاقن معقمة وجاهزة للاستخدام من خلال عملية آلية يتم التحكم فيها بدرجة عالية. فهو يجمع بين القوالب الدقيقة، وآلات القولبة بالحقن، وأنظمة الطباعة، ومعدات التجميع، وآلات تعبئة الفقاعات، وأنظمة التعقيم ETO - مدعومة بتصميم تخطيط ورشة العمل الأمثل، وخدمات التثبيت، والدعم الفني الكامل.

فيما يلي نظرة عامة منظمة على سير العمل الكامل لتصنيع الحقنة وتكوين المعدات. يمكن لشركة SMARTELL أن توفر لك الحل الجاهز لإنشاء مصنع حقن مربح ومحترف بفضل خبرتنا التي تزيد عن 20 عامًا وفريق المبيعات والفني الذي يزيد عن 10 سنوات:

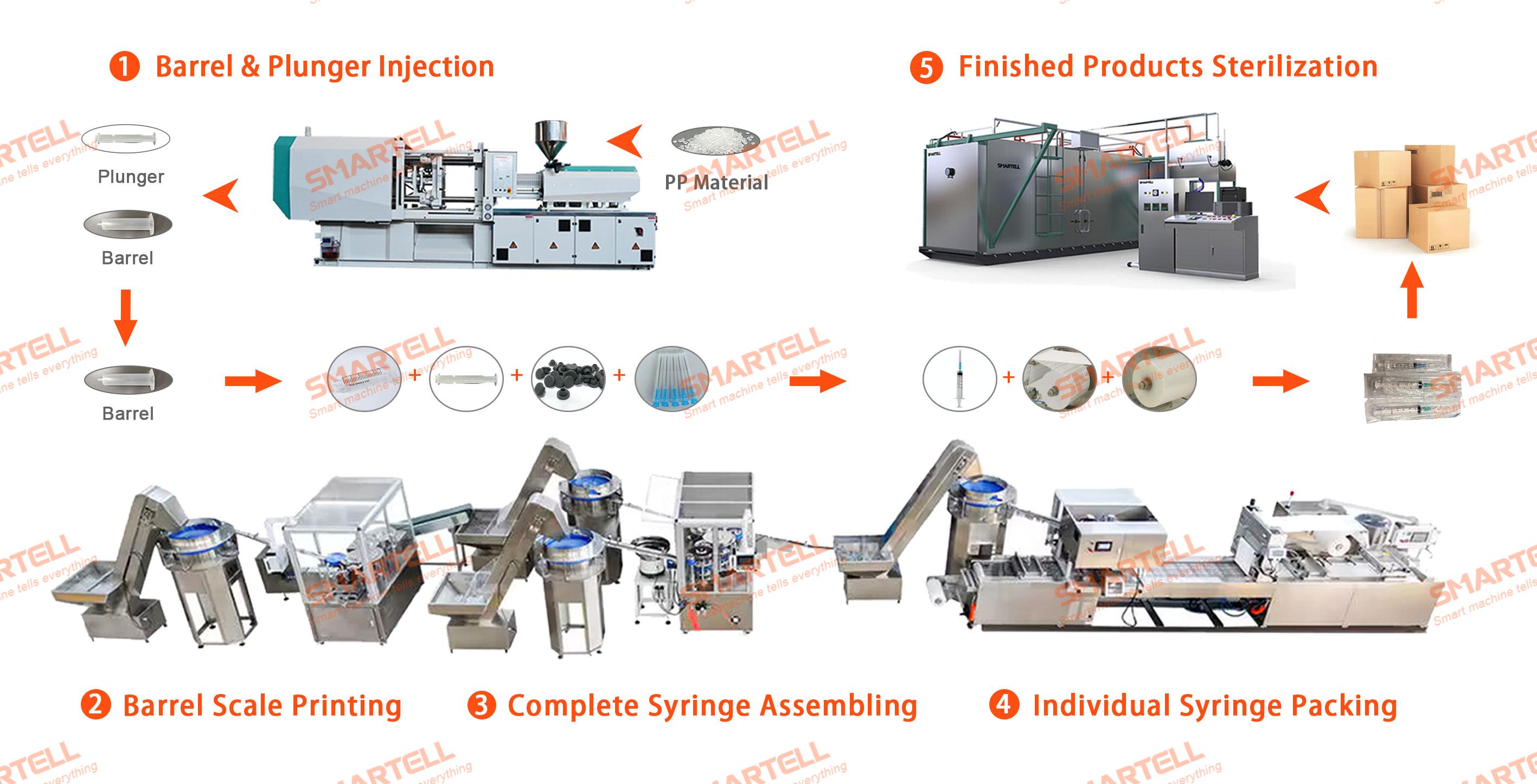

1. نظرة عامة على عملية الإنتاج (التدفق الشامل)

تتضمن عملية إنتاج المحاقن النموذجية الكاملة ما يلي:

1. تحضير المواد الخام

2. حقن صب مكونات الحقنة (قوالب + IMM)

3. طباعة وسادة برميل الحقنة

4. تجميع الحقنة الآلية

5. تغليف نفطة + تغليف كرتون خارجي

6. تعقيم إيتو

7. التفتيش النهائي ووضع العلامات والتسويق

تم تصميم كل مرحلة لضمان الدقة العالية والامتثال الطبي وكفاءة الإنتاج الضخم.

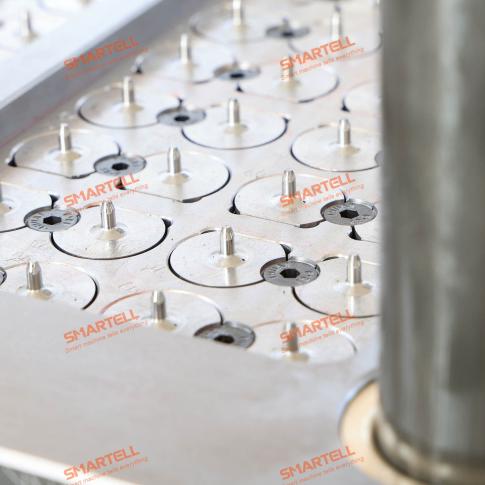

2. قوالب الحقن (جوهر تصنيع المكونات)

تحدد قوالب الحقن دقة واتساق أجزاء الحقنة مثل البراميل والغطاسات والحشيات والمحاور والأغطية .

أنواع القوالب الرئيسية:

• قوالب برميلية للحقن متعددة التجاويف
قوالب عالية الكفاءة ( 16- 96 تجاويف حسب متطلبات السعة) للإنتاج الضخم.

• قوالب الغطاس والسدادات المطاطية
مصممة لمكونات الختم المرنة التي تتطلب تحكمًا محكمًا في الأبعاد.

• قوالب Luer للطرف والغطاء
قوالب دقيقة تضمن الاتصال الآمن ومنع التسرب.

الميزات التقنية:

• فولاذ الأدوات الطبية (H13 / S136 / P20)

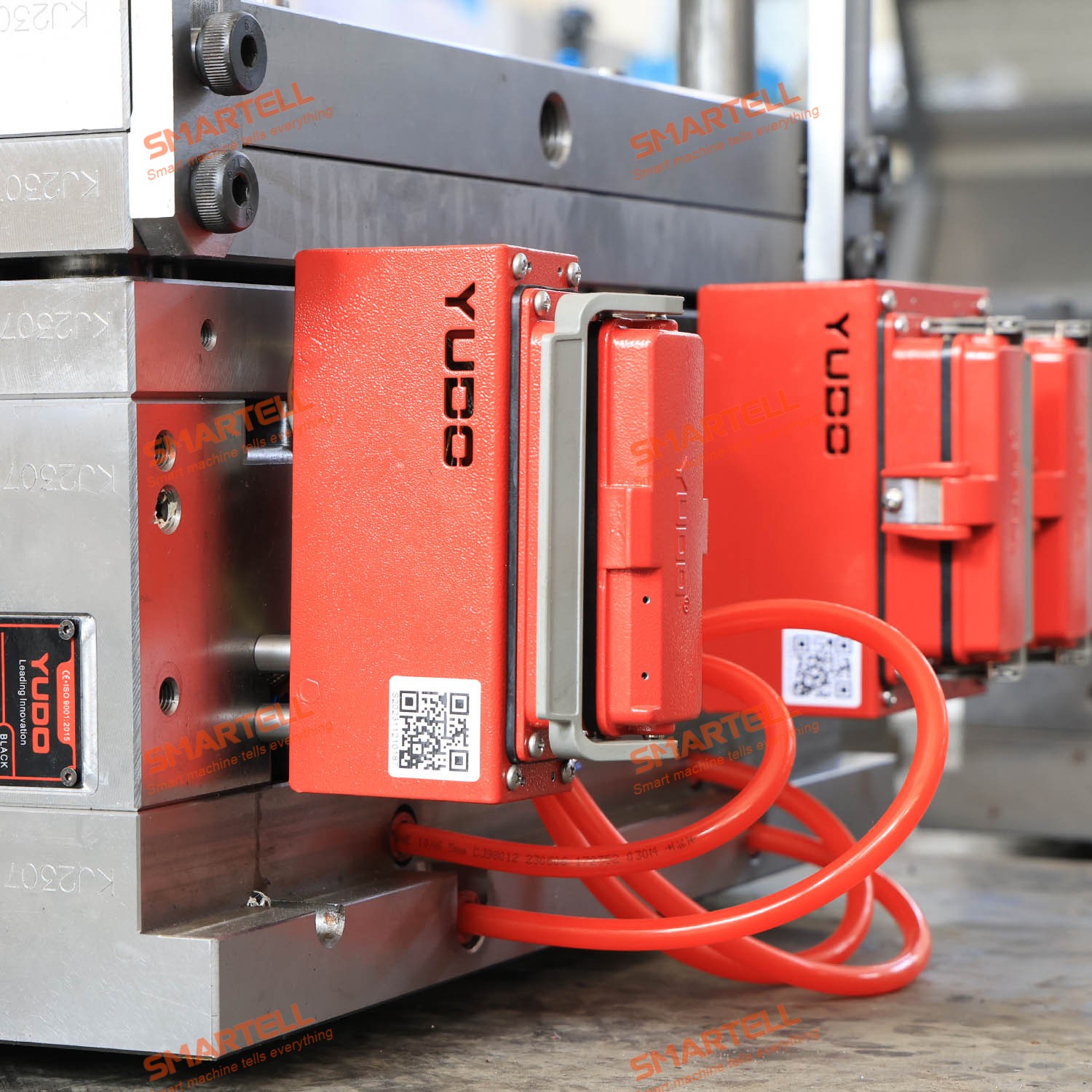

• أنظمة التشغيل الساخن لتوفير المواد والتدفق المستقر

• تلميع عالي الدقة لوضوح البرميل الشفاف

• تصميم تجويف متوازن للحشوة الموحدة

• طلاءات مقاومة للاهتراء تدوم طويلاً (DLC/كروم اختياري)

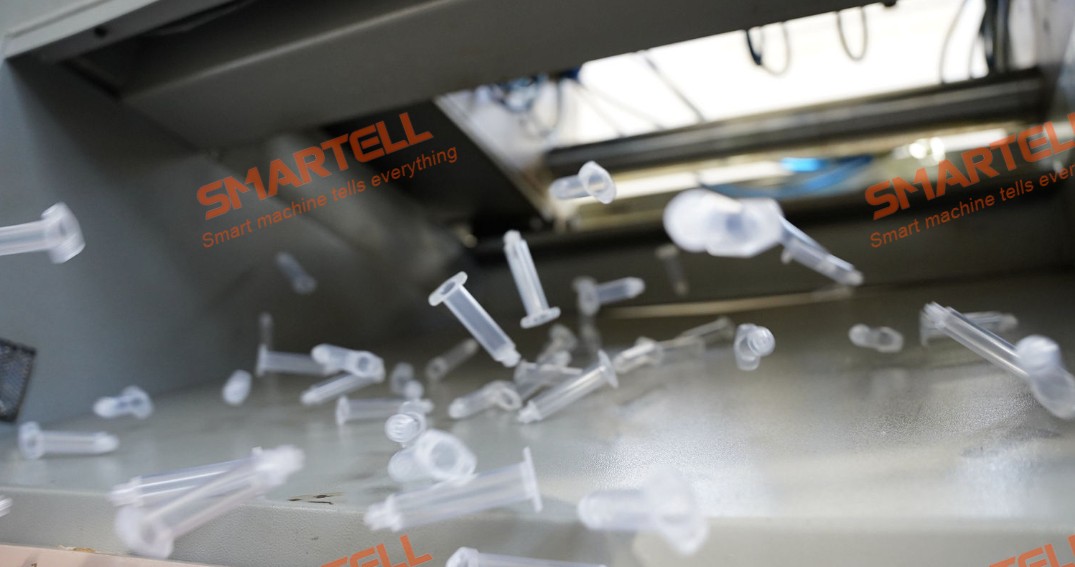

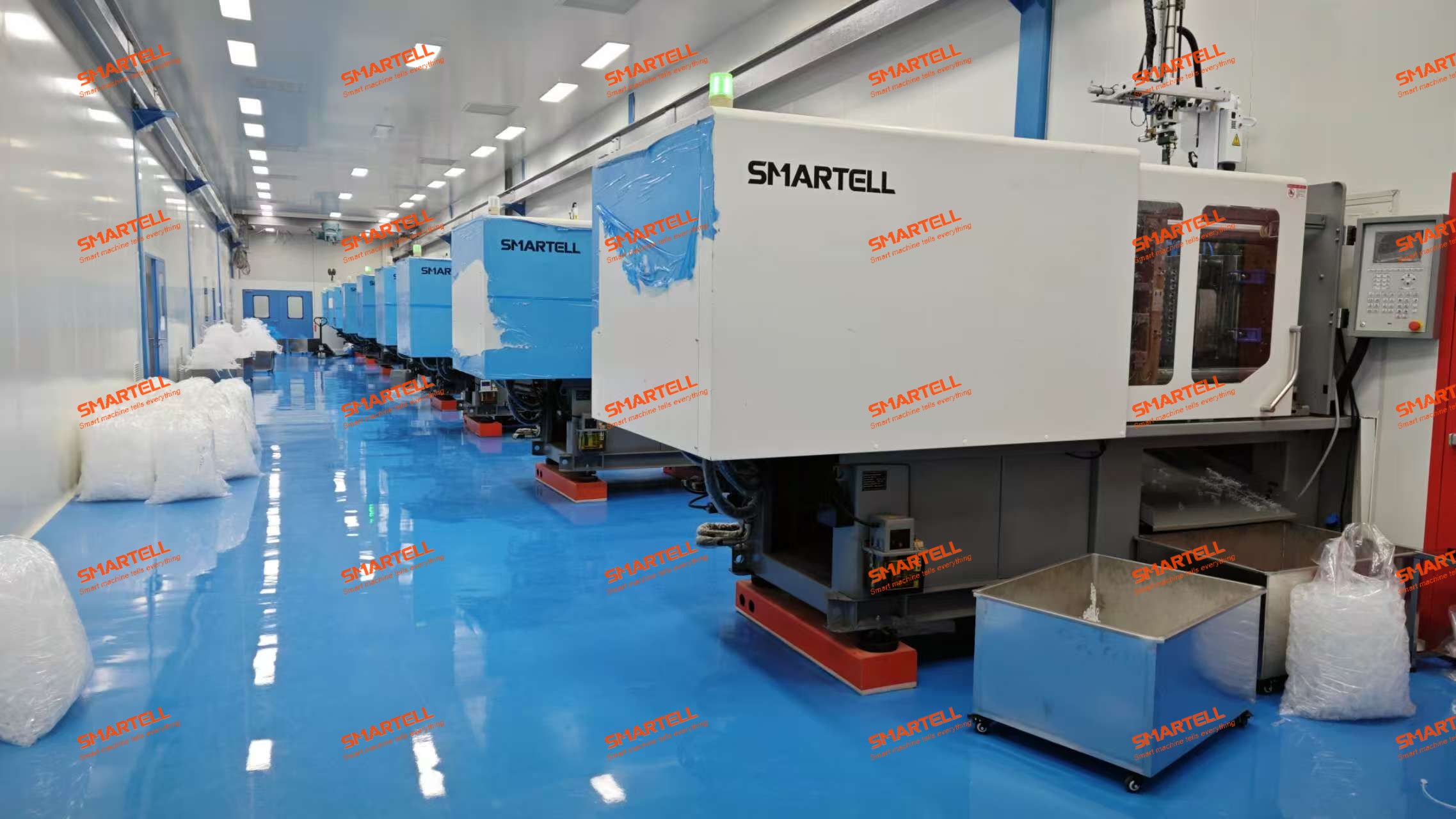

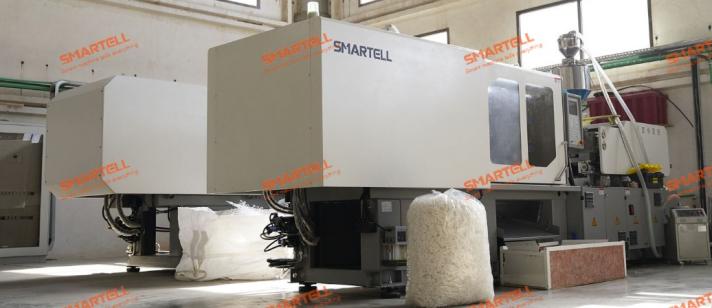

3. آلات القولبة بالحقن (IMM)

تنتج آلات القولبة بالحقن مكونات حقنة ذات قابلية تكرار عالية ونظافة.

خصائص الآلة:

• IMM كهربائية بالكامل أو هجينة لإنتاج المنتجات الطبية

• دقة عالية في التحكم في درجة الحرارة والحقن

• تصميم متوافق مع غرف الأبحاث (إنتاج من فئة ISO)

• زمن دورة مستقر للقوالب متعددة التجاويف

• أنظمة مؤازرة لتحقيق كفاءة استخدام الطاقة

مخرجات الإنتاج الرئيسية:

• براميل الحقن (مادة PP الطبية)

• الغطاسون والجوانات (السدادات)

• قبعات الحماية والأجزاء المساعدة

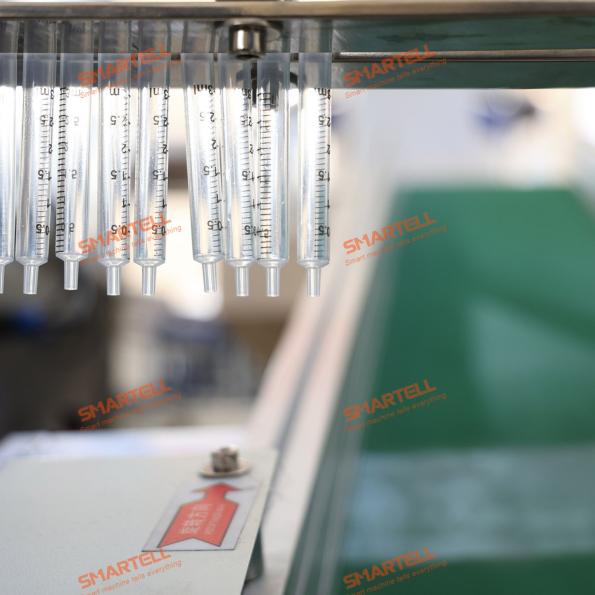

4. آلة طباعة وسادة برميل الحقنة

بعد التشكيل، تتطلب براميل الحقنة طباعة تخرج واضحة ومتينة + تعقيم زيت السيليكون.

وظيفة:

• طباعة مقاييس الحجم (علامات مل)

• يضيف شعار العلامة التجارية أو نص المواصفات

• يضمن التصاق الحبر بدرجة طبية يدوم طويلاً

• تعقيم زيت السيليكون الطبي في الجدار الداخلي للبرميل

سمات:

• إمكانية الطباعة على لوحة أحادية اللون

• نظام محاذاة عالي الدقة للأسطح المنحنية

• التوافق مع الحبر المعتمد على المذيبات

• نظام التغذية والتفريغ الآلي

• فحص الرؤية لمراقبة جودة الطباعة (اختياري)

تضمن هذه الخطوة سهولة القراءة والامتثال وسلامة المستخدم أثناء الاستخدام الطبي.

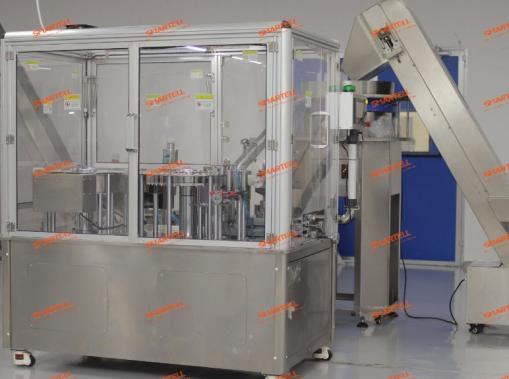

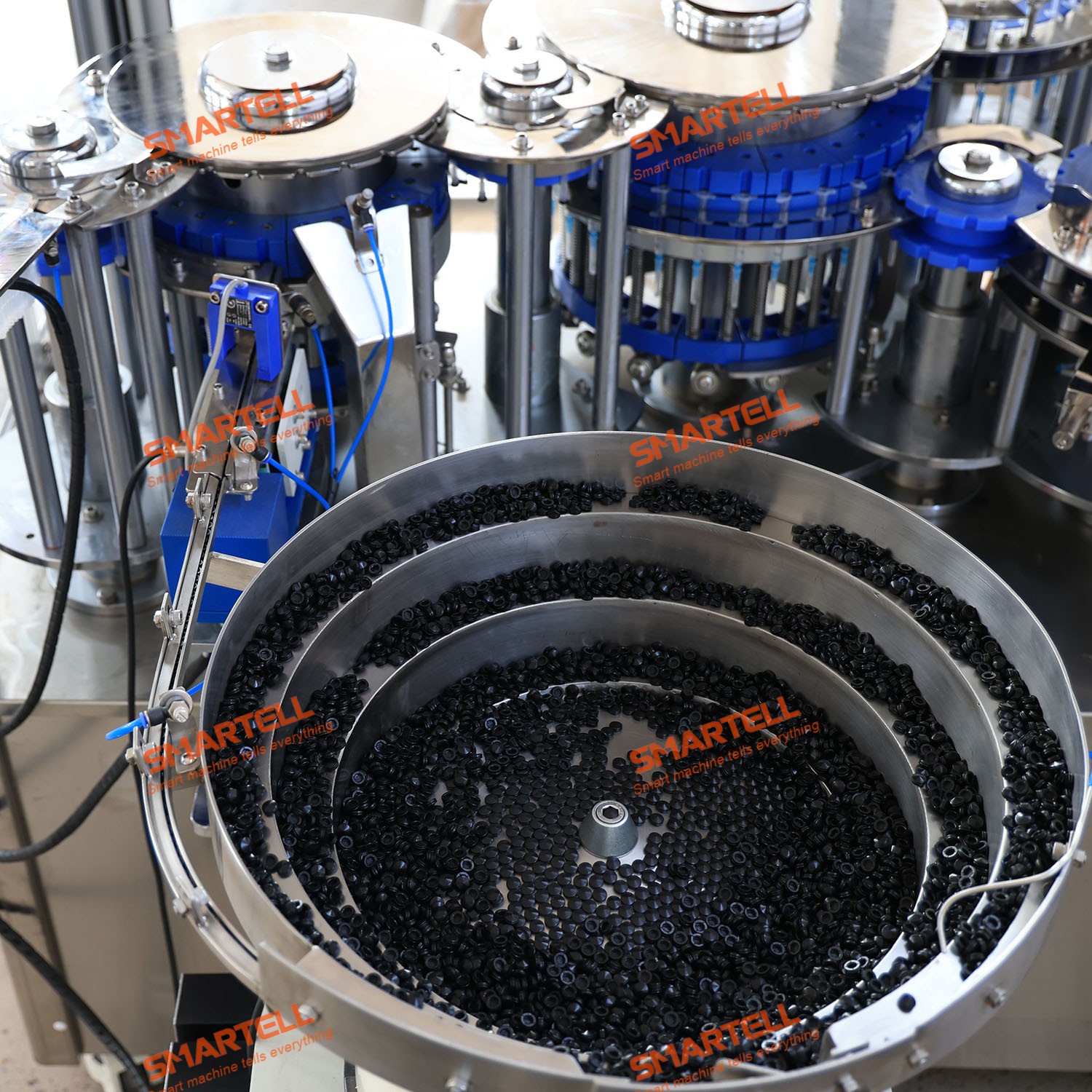

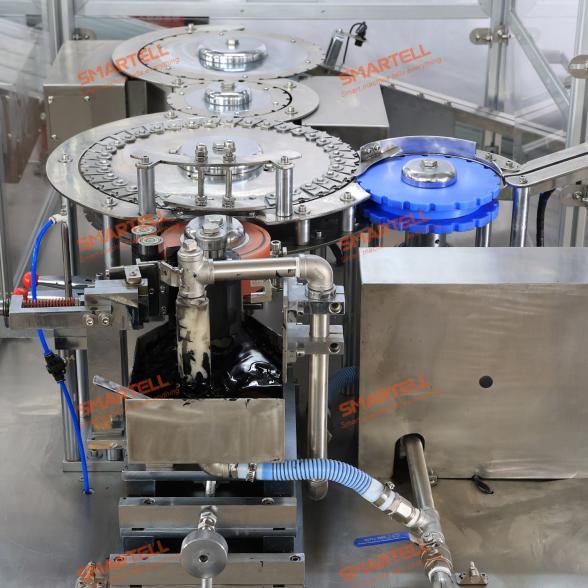

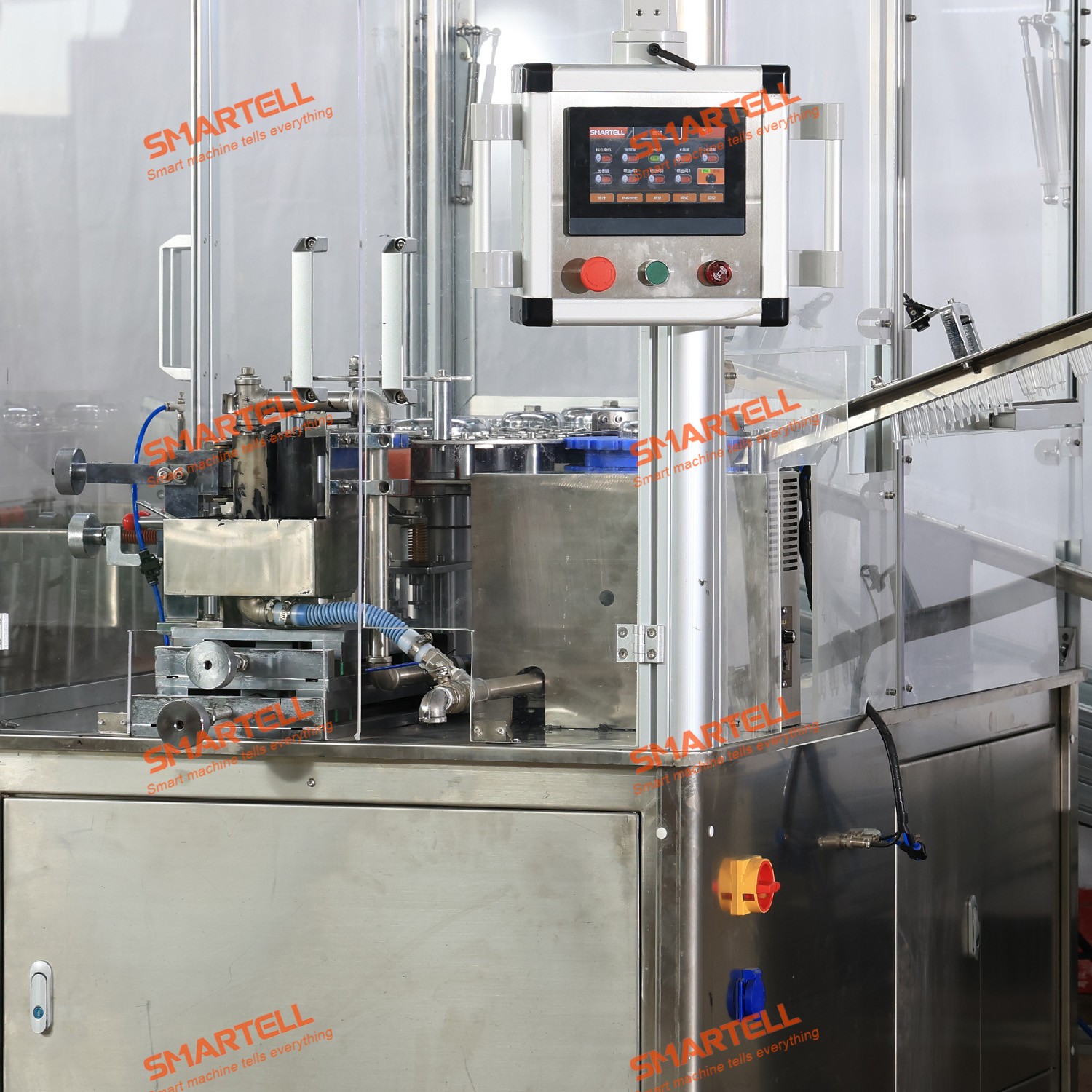

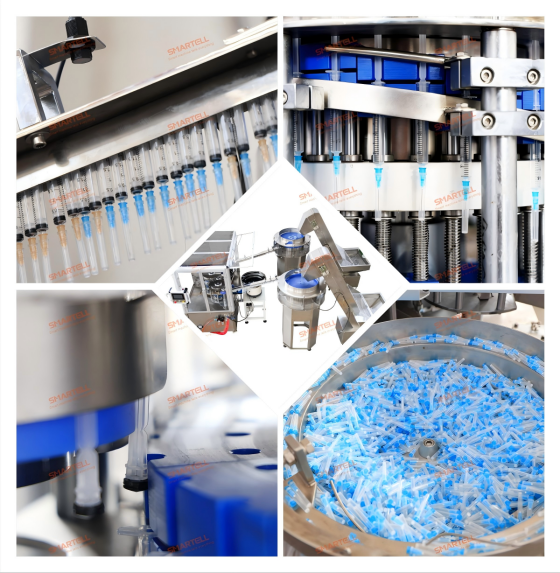

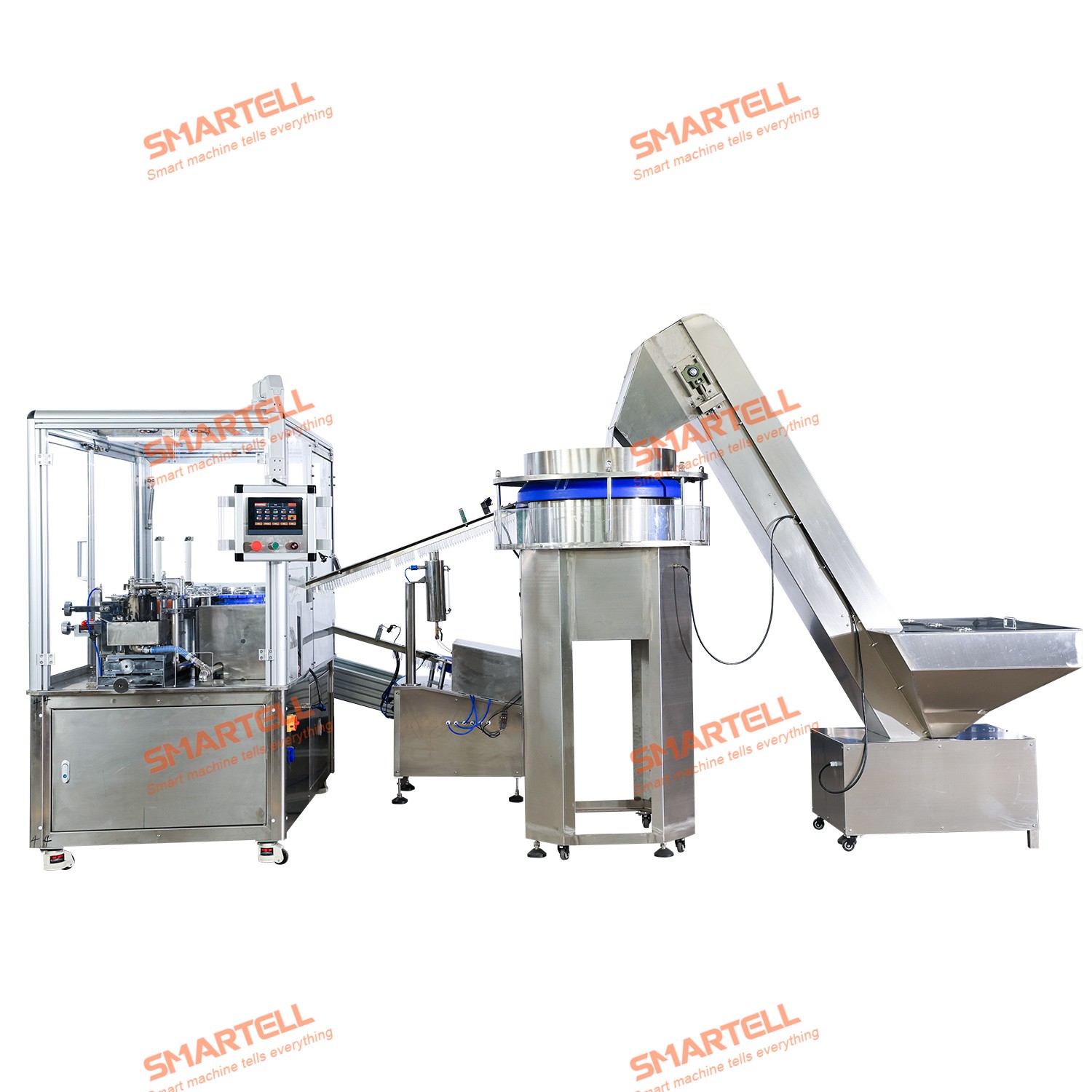

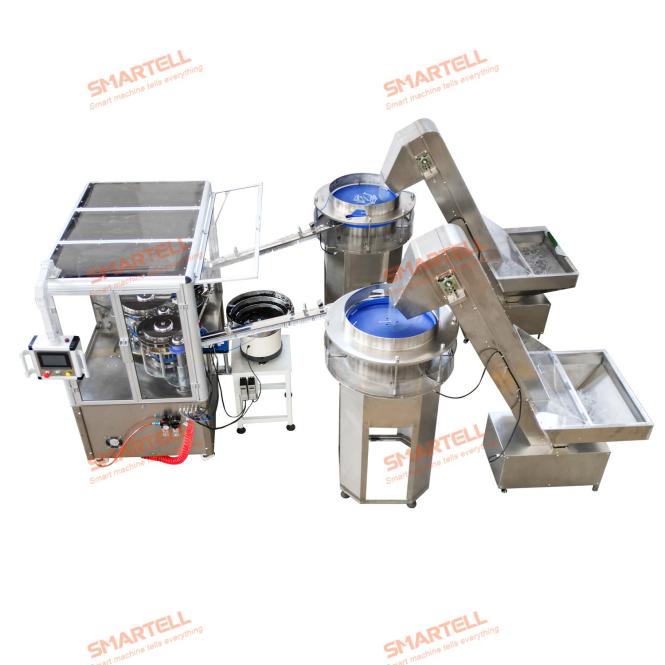

5. آلة تجميع الحقنة

يقوم نظام التجميع بدمج جميع مكونات الحقنة في منتج كامل.

تتضمن العملية:

• التغذية التلقائية للبرميل والمكبس

• إدخال الحشية المطاطية (إذا لزم الأمر)

• تجميع الإبرة تحت الجلد (حسب التصميم)

• نظام التشحيم (رذاذ زيت السيليكون الدقيق إذا لزم الأمر)

• اختبار الحركة الوظيفية

•

سمات:

• خط تجميع آلي بالكامل يتم التحكم فيه بواسطة المؤازرة

• نظام تحميل ومكان عالي السرعة

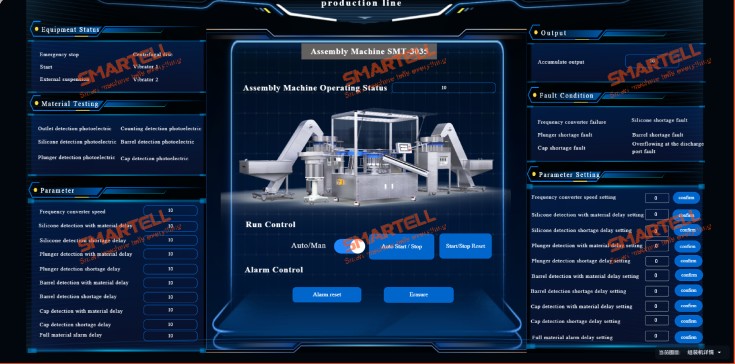

• PLC + لوحة التحكم، الكشف عن العيوب في الوقت الحقيقي

• نماذج M لأحجام مختلفة من الحقن (1 مل - 50 مل أو أكثر)

• هيكل جاهز للاستخدام في غرف الأبحاث لمنع التلوث

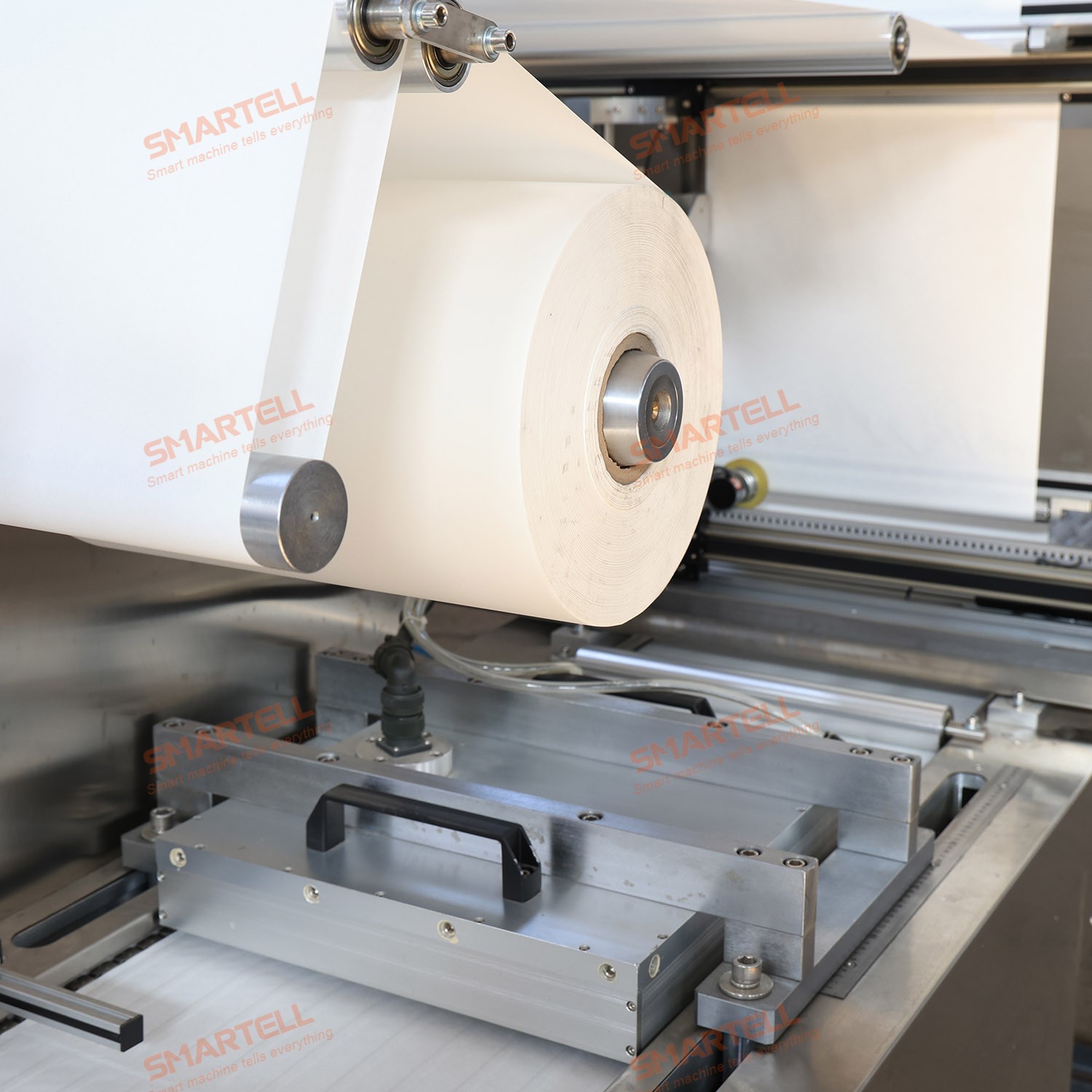

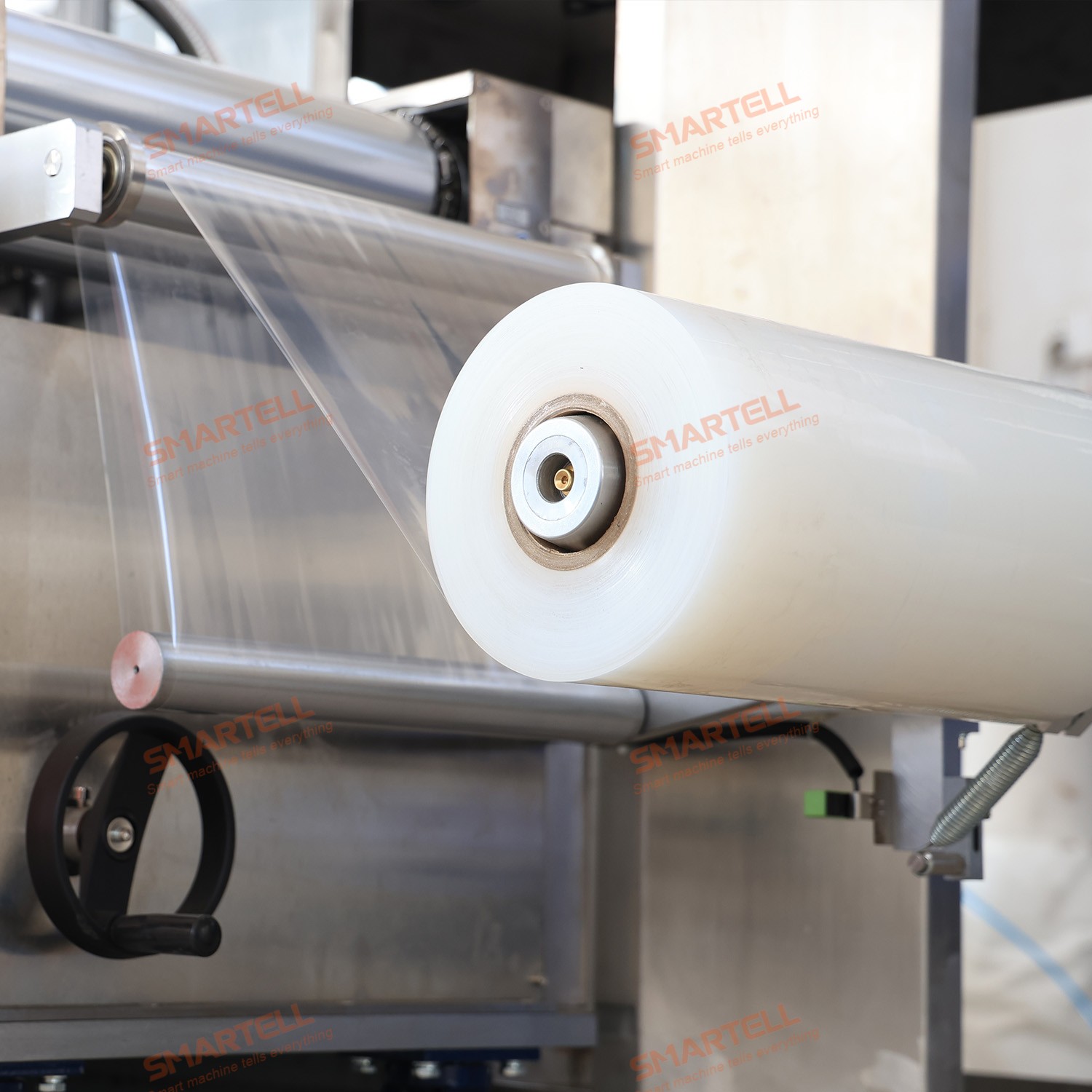

6. آلة تعبئة الفقاعة للحقنة

يضمن تغليف الفقاعة حماية الحاجز المعقم وسلامة المنتج.

الوظائف:

• التحميل الآلي للحقن المجمعة

• التشكيل الحراري لصواني الفقاعات الطبية

• الختم بالورق المطلي الطبي وفيلم البثق المشترك

• ترميز الدفعات وطباعة التتبع

الميزات التقنية:

• نظام التشكيل الحراري عالي السرعة

• التحكم الدقيق في درجة الحرارة والضغط

• متوافق مع مختلف أحجام الحقن

• بيئة مانعة للتسرب نظيفة للعبوات الطبية

• نظام متكامل لرفض العبوات المعيبة

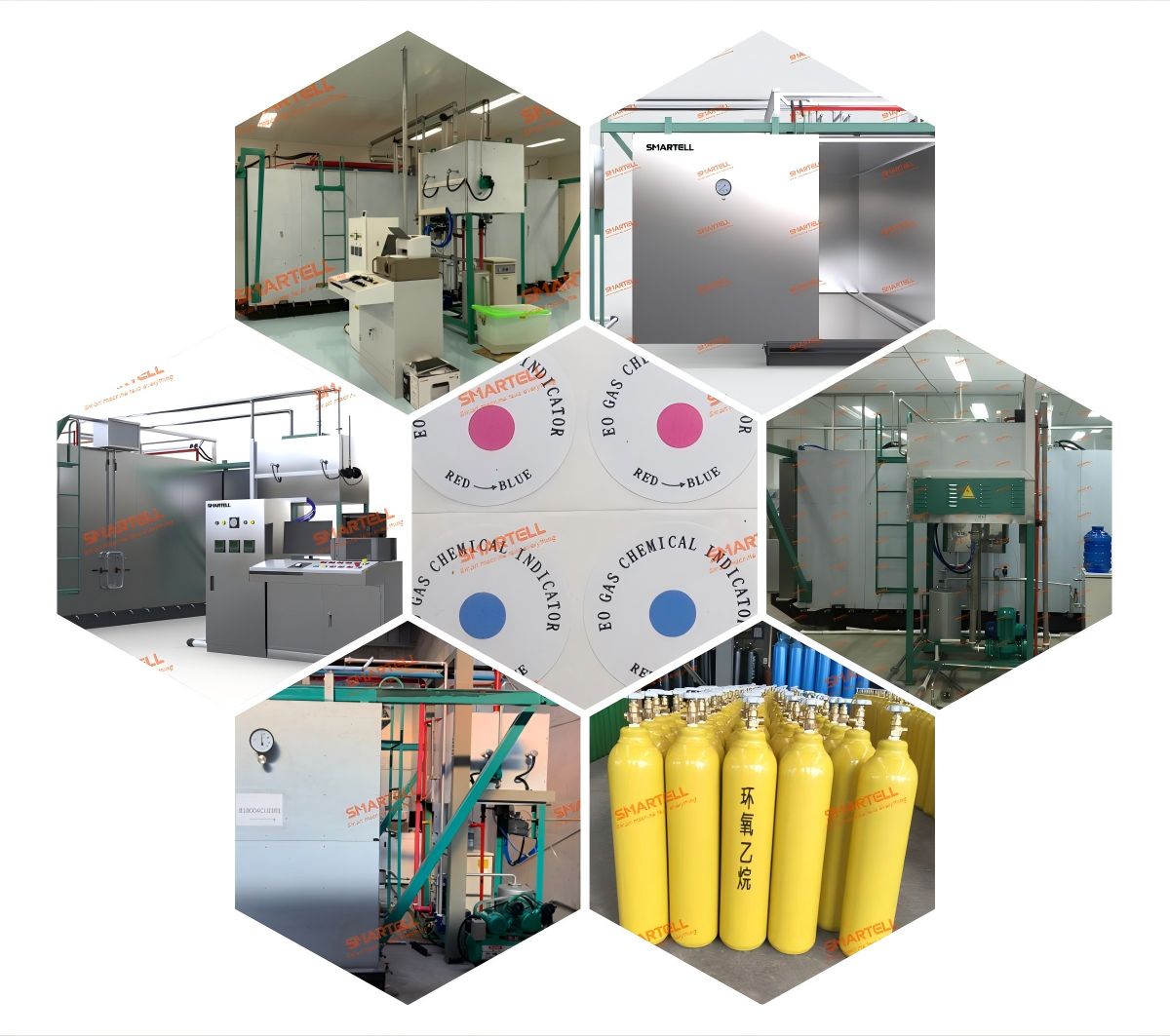

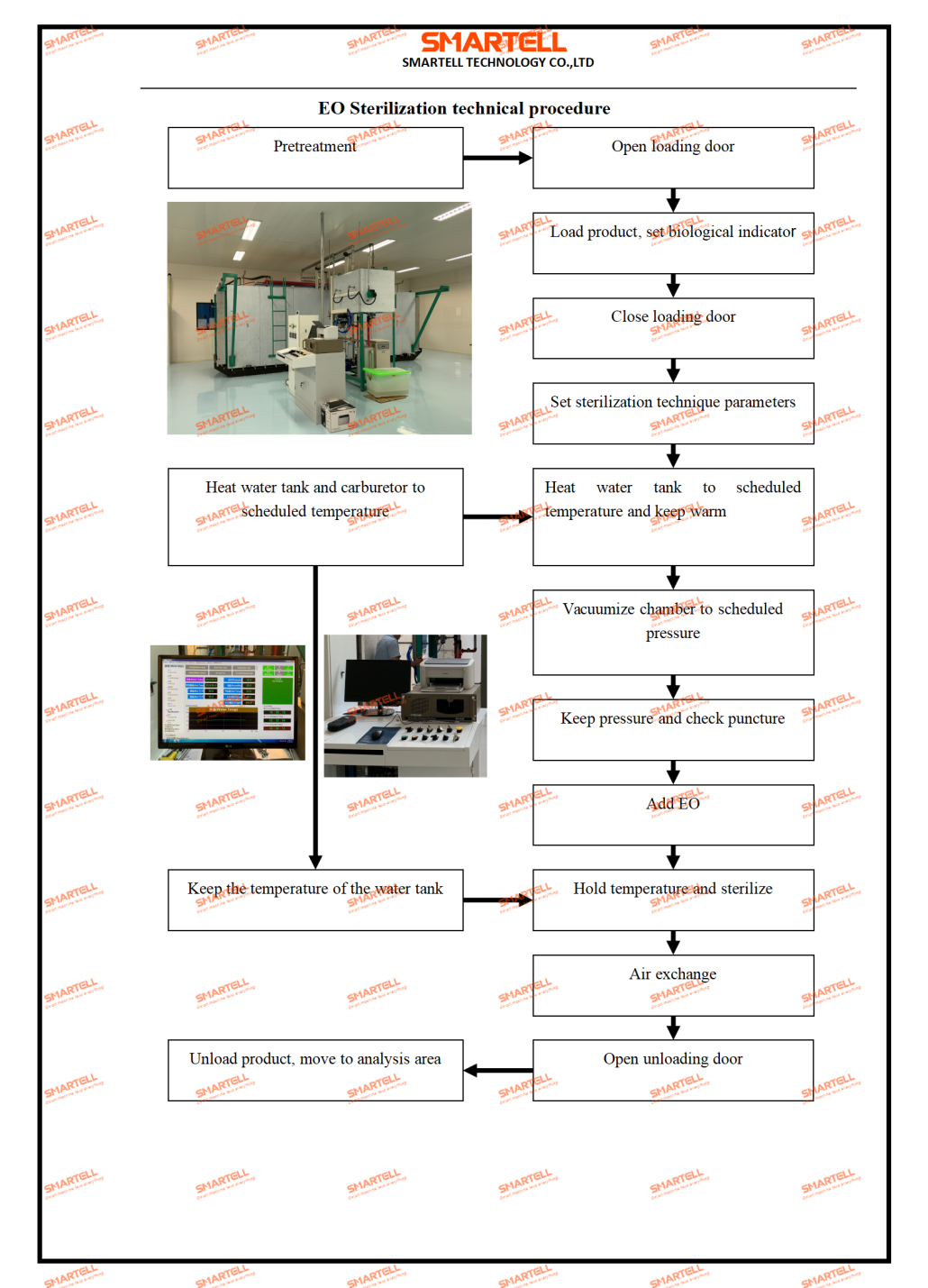

7. آلة التعقيم إيتو

يستخدم تعقيم أكسيد الإيثيلين (ETO) على نطاق واسع في المحاقن الطبية التي تستخدم لمرة واحدة والمنتجات الطبية الأخرى (مجموعة التسريب والقفازات والشاش وغيرها) للاستخدام النباتي..

عملية:

• التكييف المسبق (ضبط درجة الحرارة والضغط والرطوبة )

• تحميل البضائع (بعد التغليف بالكرتون الخارجي) + إضافة غاز EO

• دورة التعقيم بالتعرض لغاز ETO

• مرحلة التهوية لإزالة الغاز المتبقي

• إطلاق المنتج المعقم النهائي

سمات:

• غرفة تعقيم محكمة الغلق

• التحكم الدقيق في تركيز الغاز

• نظام التحكم الآلي بالدورة (PLC/HMI)

• تعشيقات السلامة ونظام مراقبة الغاز

• مطابق لمعايير التعقيم العالمية

يضمن ETO القضاء التام على الميكروبات مع الحفاظ على سلامة المواد.

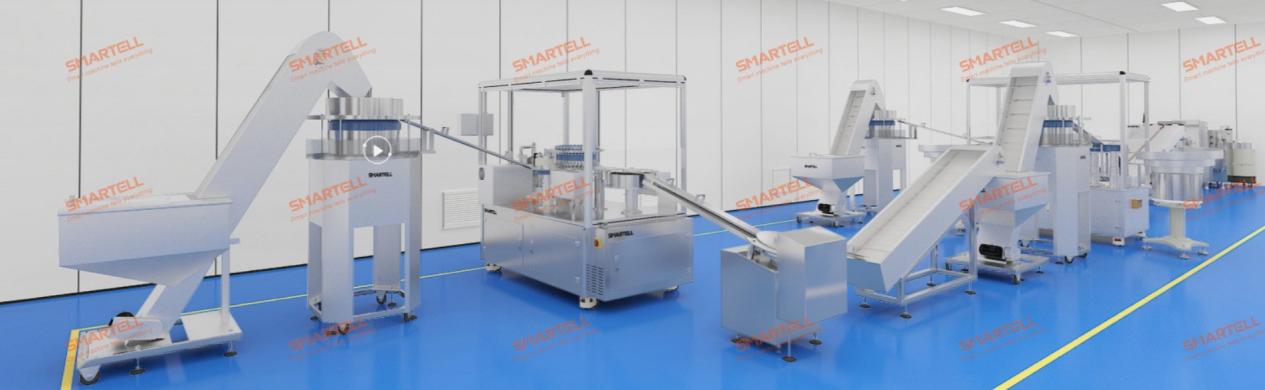

8. تصميم تخطيط ورشة العمل

يعمل تخطيط ورشة العمل المخطط جيدًا على تحسين الكفاءة والنظافة والامتثال.

تقسيم المناطق الموصى به:

1. منطقة تخزين المواد الخام

2. منطقة صب الحقن

3. طباعة منطقة غرف الأبحاث

4. منطقة غرف الأبحاث للتجميع

5. منطقة التعبئة والتغليف نفطة نظيفة

6. منطقة الملاكمة والتغليف الخارجي

7. منطقة تعقيم ETO (معزولة)

8. مستودع البضائع تامة الصنع

مزايا التخطيط:

• تدفق المواد أحادي الاتجاه (يقلل من مخاطر التلوث)

• فصل المناطق النظيفة وغير النظيفة

• تحسين مسارات حركة المشغل والمواد

• سهولة الصيانة وقابلية التوسع للتوسع المستقبلي

عادةً ما يكون تصنيف غرف الأبحاث (على سبيل المثال، فئة ISO 7-8) مطلوبًا لمناطق الطباعة والتجميع والتعبئة والتغليف.

9. مواد الإنتاج

تشمل المواد الطبية النموذجية المستخدمة في تصنيع الحقنة ما يلي:

• البرميل: مادة البولي بروبيلين الطبية (PP)، ذات شفافية عالية، ومقاومة للمواد الكيميائية

• المكبس: مادة البولي بروبيلين أو البولي إيثيلين مع حلقة إغلاق TPE

• الحشية/الختم: مطاط السيليكون أو المطاط الصناعي من الدرجة الطبية

• حبر الطباعة: حبر طبي متوافق حيوياً (مقاوم للتعقيم)

• أفلام التغليف: الورق المطلي الطبي، والأفلام الطبية المركبة من PET/PE

يجب أن تتوافق جميع المواد مع متطلبات التوافق الحيوي ISO 10993 والمعايير التنظيمية ذات الصلة.

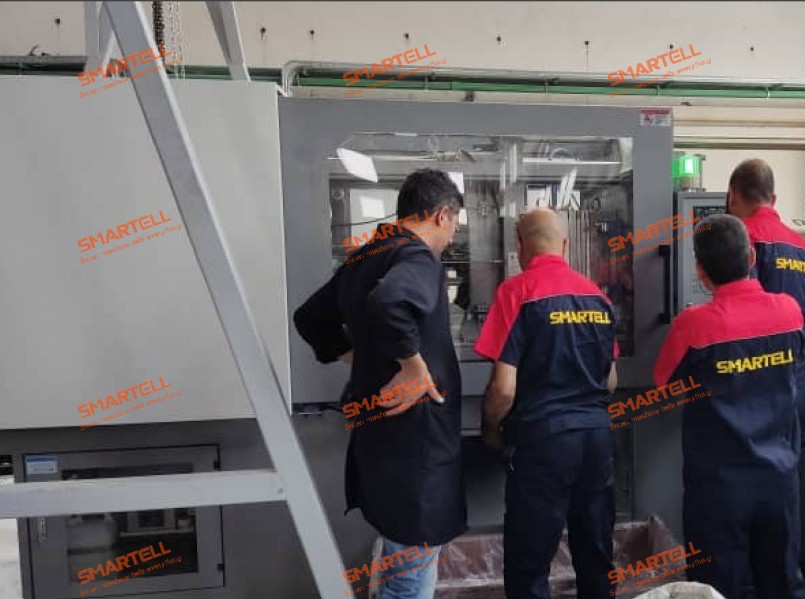

10. خدمة التركيب والتشغيل الميداني

تتوفر خدمات التثبيت الجاهزة الكاملة لضمان بدء الإنتاج بسلاسة.

نطاق الخدمة:

• تركيب المعدات ومواءمتها

• تركيب القالب والقولبة التجريبية

• إعداد معلمة الآلة وتحسينها

• تصحيح الخط الكامل والتكامل

• تدريب المشغلين وتطوير إجراءات التشغيل القياسية (SOP).

• دعم زيادة الإنتاج

الفوائد في الموقع:

• إطلاق أسرع للإنتاج

• تقليل مخاطر بدء التشغيل

• تحسين أداء الماكينة منذ اليوم الأول

• ضمان الامتثال لمعايير التصنيع الطبية

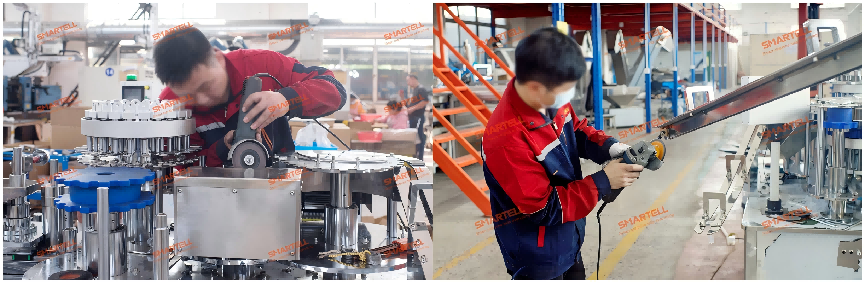

11. الدعم الفني وخدمة ما بعد البيع

يتم توفير الدعم الفني الشامل طوال دورة حياة خط الإنتاج.

الدعم يشمل:

• استكشاف الأخطاء وإصلاحها عن بعد وفي الموقع

• توريد قطع الغيار وصيانة القوالب

• التوجيه الأمثل للعملية

• تحديثات البرامج ونظام التحكم

• برامج الصيانة الوقائية

• حلول رفع القدرة الإنتاجية

12. ملخص

يدمج نظام إنتاج الحقنة ذو الخط الكامل القوالب الدقيقة، وآلات قولبة الحقن المتقدمة، وأنظمة طباعة الوسادة، وخطوط التجميع الآلية، ومعدات تعبئة الفقاعة، وتكنولوجيا التعقيم ETO في عملية تصنيع مستمرة ومراقبة للغاية.

من خلال التصميم المناسب لتخطيط ورشة العمل والمواد الطبية والدعم الفني الكامل بما في ذلك خدمات التركيب والتشغيل، يمكن للمصنعين تحقيق ما يلي:

• كفاءة إنتاجية عالية

• جودة المنتج مستقرة

• الامتثال التنظيمي الكامل

• القدرة على الإنتاج الضخم قابلة للتطوير
