سنة واحدة من الضمان والمعدات الصناعية الصناعة الطبية صناعة الإبرة السلامة

العمل s tation p rocess & introduction

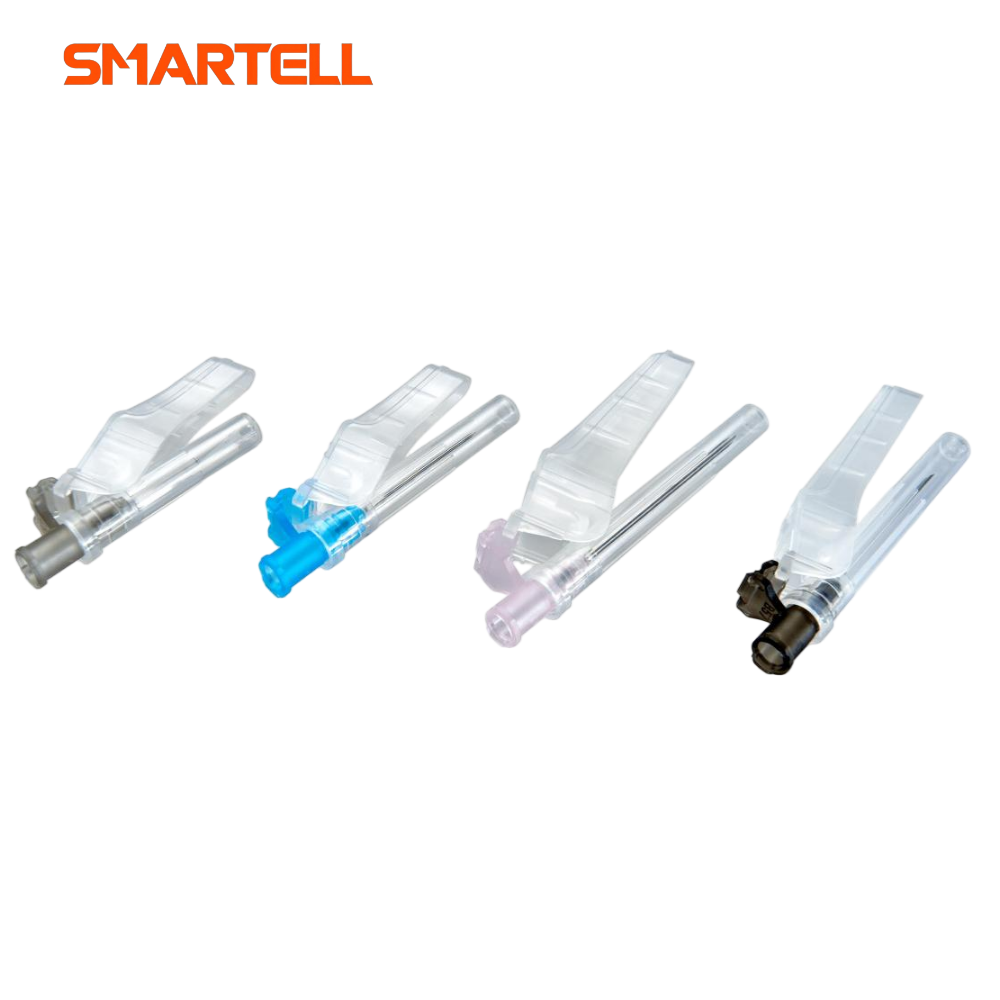

1. Unibody Safety Needle Hub Loading →

ضع محور الإبرة على الهزاز ، الذي ينسخ محور الإبرة. ثم الذراع الآلية المشابك بشكل موحد ويضع المنتجات في فتحة الشريحة. يتحقق مستشعر الألياف البصرية من كل منتج للدقة. بمجرد أن تكون جميع المنتجات في مكانها ، تقوم أسطوانات بمشبكات جميع المنتجات على شريط التثبيت. يتحقق مستشعر الألياف البصري الأخرى إذا كانت جميع التركيبات تحتوي على منتجات ؛ إذا كان هناك مفقود ، يتم دفعها إلى وضع فارغ للتجديد اليدوي. (ملاحظة: يجب أن تكون المنتجات خالية من الأشرطة أو الفلاش ، حيث يمكن أن تسبب Burrs مربى في الهزاز ومسار الشريحة.)

2. → مفقود محور الدفع

بعد تثبيت محور الإبرة ، يتم استخدام الألياف البصرية لاكتشاف ما إذا كانت هناك منتجات على شريط التثبيت. إذا كان هناك مركز إبرة مفقود ، فسيتم دفع شريط التثبيت إلى الوضع الفارغ للمعالجة المركزية بواسطة اليدوي.

3. → الضغط على محور الإبرة

عندما لا يكون محور الإبرة في مكانه ، اضغط على محور الإبرة إلى وضع معين لتجنب التأثير على تحميل الإبرة ومنع السقوط.

4. → تحميل أنبوب الإبرة

يتم رفع تحميل أنبوب الإبرة بواسطة أنبوب الإبرة ثم كشط إلى قالب محور الإبرة ليسقط إلى الإبرة. بعد رفع الإبرة ، يتم تشغيل الاتجاه ويدخل محطة الغراء.

5. → مفقود الإبرة دفع أو

بعد تثبيت أنبوب الإبرة جيدًا ، يتم استخدام الألياف البصرية لاكتشاف ما إذا كانت هناك أنابيب إبرة على محور الإبرة. إذا كان هناك أنبوب إبرة مفقود ، فسيتم دفع شريط الأدوات إلى الموضع الفارغ للمعالجة المركزية بواسطة يدوي.

6. → تطبيق غراء راتنج الايبوكسي

تستخدم عملية تطبيق الغراء محركًا مؤازرًا لقيادة مرشدين خطيين ينقلان قرص الغراء. يقود القرص الغراء من الصندوق ، ويكتشف مستشعر كهروضوئي عن وجود الغراء في الصندوق. يمكن ضبط كمية الغراء باستخدام مفتاح كهروضوئي. قبل تطبيق الغراء ، يتم سكب الغراء في خزان تخزين. إذا اكتشف المستشعر مستوى منخفض من الغراء ، فإن الضغط من نظام هوائي يدفع الغراء من الخزان إلى الصندوق. إذا كان المربع فارغًا ، فإن شاشة اللمس ستؤدي إلى إنذار.

7. → فرك الإبرة 1

يتم وضع أنبوب الإبرة على اللوحة الثابتة ويتم تدويره عن طريق فرك التبادل عبر الأسطوانة ، ويتم وضع سطح الشفرة لأنبوب الإبرة على لوحة تحديد المواقع (ملاحظة: بعد أن يتم محاذاة سطح الشفرة من أنبوب الإبرة ويتم محاذاة غمد الأمان ويتم فرك الزاوية.

8. → فرك الإبرة 2

يتم وضع أنبوب الإبرة على السطح الثابت ويتم تدويره عن طريق الاسطوانة الترددية ، ويتم وضع شفرة أنبوب الإبرة على لوحة تحديد المواقع. (ملاحظة: بعد نصل أنبوب الإبرة ويتم محاذاة غطاء الإبرة وفركه بزاوية ، يكون التسامح ضمن زائد أو ناقص 15 درجة)

9. → وضعه في فرن التجفيف للعلاج

نفق التجفيف يجف الغراء. يتكون فرن التجفيف من ستة أقسام للتدفئة ، ومصابيح زجاجية ، وأسلاك تسخين من الفولاذ المقاوم للصدأ ، وصناديق تحكم ، ومقياس عرض حالي. يضمن وحدة التحكم في درجة الحرارة أن تصل درجة الحرارة إلى المستوى المطلوب لتحقيق رابطة صلبة. بعد التجفيف ، يتم فحص المنتج للانسداد. (يتمتع فرن التجفيف بوظيفة إنذار لدرجة الحرارة ، والتي تنبه إذا لم تكن درجة الحرارة ضمن نطاق المجموعة.)

10. → التبريد في المباراة

11. → تفتيش انسداد ، باستخدام كاميرا لاكتشاف المادة اللاصقة (CCD)

CCD يكتشف الغراء. يتم تركيب الكاميرا على شريط تمرير متحرك ، مدفوع بمحرك مؤازرة للتنقل ذهابًا وإيابًا. تتيح هذه الحركة للكاميرا فحص نقاط الاتصال بين أنبوب الإبرة والشفرة لأي غراء فائض. تتم إزالة أي عناصر معيبة في محطة الرفض. يتم وضع غطاء الغبار الواقي على الكاميرا لمنع الأضرار الناجمة عن السقوط. (كاميرا واحدة)

12. → كاميرا لتفقد سطح الشفرة لأنبوب الإبرة (CCD)

يتم اكتشاف طرف الإبرة بواسطة الكاميرا للتحقق مما إذا كانت حافة طرف الإبرة في نفس الاتجاه. إذا كان هناك منتج معيب ، فسيتم إزالته من مكان الرفض. يوجد غطاء غبار واقٍ في الكاميرا لمنع أي شيء من السقوط وإتلاف الكاميرا. (كاميرا واحدة)

13. → كاميرا لتفقد الأشرار والإبر المقلوبة (CCD)

يتم تركيب الكاميرا على شريط تمرير متحرك ، مدفوع بمحرك مؤازرة للتنقل ذهابًا وإيابًا. تتحقق هذه العملية من أنبوب الإبرة للبورز والإبر المقلوبة. تتم إزالة أي عناصر معيبة في محطة الرفض. يتم وضع غطاء الغبار الواقي على الكاميرا لمنع السقوط من السقوط وإتلافها. (كاميرا واحدة)

14. → السيليكون

تغذية زيت السيليكون على كلا الجانبين ، وتدويره 180 درجة. عند تطبيق الزيت ، يتم تثبيت جهاز تفجير من الداخل ، ويتم تطبيق زيت السيليكون من أسفل إلى أعلى. يتم تثبيت مقياس الضغط ، وسيتم إيقاف الجهاز تلقائيًا إذا كان الضغط لا يفي بالمعايير. استخراج الزيت هو هوائي لتجنب مشكلات الطاقة التي قد تسبب الحرائق. بعد تطبيق الزيت ، قم بإزالة الأجزاء المعيبة. (ملاحظة: زيت السيليكون قابل للاشتعال ، لذلك يجب تنظيف جودة الزيت كل 2-3 أيام ، ويجب فحص الدائرة بانتظام للحصول على أضرار لمنع الخسائر غير الضرورية.)

15. → إزالة الأجزاء المعيبة

إزالة النفايات هي مزيج من CCD صورة وكتلة التفتيش لإزالة النفايات. إزالة النفايات هي

يتكون من 24 اسطوانة ، والصمامات الكهرومغناطيسية ورأس إزالة النفايات. أولاً ، تتم إزالة الأرقام الفردية ، ثم تتم إزالة الأرقام الزوجية. عند إزالة المنتجات غير المؤهلة ، ثم يتم إدخال غطاء الإبرة.

16. → N eedle Cap Loading

الكشف ： الكشف هو اكتشاف الألياف البصرية ، تحقق مما إذا كان هناك أنبوب إبرة ، ثم أرسل الإشارة إلى محطة تحميل غطاء الإبرة.

التحميل ： تم تصميم الغطاء العلوي بمسار شريحة ، مصنوع من 304 من الفولاذ المقاوم للصدأ. تم تجهيزه بقادوب رفع تلقائي ينقل المواد بكفاءة إلى صندوق المواد. يستخدم النظام اكتشاف تحريض Autonics للتحقق من وجود غطاء الإبرة قبل نقله إلى مسار الشريحة للتحريك. يتميز الصف الأمامي من غطاء الإبرة 24 اسطوانة ، كل منها مقترن بصمام كهرومغناطيسي 24 للتحكم المستقل. يكتشف النظام نقص الإبرة في غطاء الإبرة ، وإذا كانت الإبر مفقودة ، فلن يتم إطلاق غطاء الإبرة لمنع النفايات وضمان ارتفاع معدل تأهيل لتحميل غطاء الإبرة.

17. → الضغط على إبرة

للضغط على غطاء الإبرة. أسفل غطاء الإبرة ، هناك موقف لتصويبه لمنع تغلغل الإبرة. بعد الضغط على غطاء الإبرة ، يتم استخدام الألياف الضوئية للتحقق مما إذا كانت كل إبرة تحتوي على غطاء إبرة. إذا كان هناك مفقود ، يتم نقل الأدوات إلى وضع فارغ للمعالجة اليدوية لمنع المنتجات غير المضمونة من السقوط في صندوق المواد النهائية.

18. → غطاء مفقود يخرج

بعد وضع غطاء الإبرة على المباراة ، ستكتشف الألياف البصرية ما إذا كانت هناك منتجات على المباراة. إذا لم يكن هناك منتج ، فسيتم دفع المباراة إلى الموضع الفارغ للمعالجة المركزية بواسطة يدوي قبل إعادة عرضها إلى المحطة العازلة.

19. → تفريغ الأجزاء النهائية

قبل تفريغ المنتج النهائي ، هناك وظيفة عد (عد الألياف البصرية) ، ثم يتم تسليم المنتجات بشكل موحد إلى تخزين المواد.

بعد المادة النهائية تفريغ ، يتم الانتهاء من الدورة بأكملها.
