يستخدم تعقيم أكسيد الإيثيلين (EO) على نطاق واسع للمنتجات الطبية التي يمكن التخلص منها والتي تكون حساسة لدرجات الحرارة المرتفعة والرطوبة. يتم استخدامه بشكل شائع لمنتجات مثل مجموعات التسريب، والمحاقن، والقسطرة، والأنابيب الطبية، والقفازات، وغيرها من الأجهزة الطبية القائمة على البوليمر.
بالنسبة للمصنعين الذين يخططون لإنشاء منشأة إنتاج طبي جديدة، فإن اختيار غرفة التعقيم بالـ EO لا يعني ببساطة اختيار أكبر غرفة متاحة. تعتمد المتطلبات الفعلية على حجم المنتج، وتكوين التعبئة والتغليف، وطريقة التحميل، والقدرة الإنتاجية، ودورة التعقيم، والمساحة المطلوبة لمراقبة العملية وتدوير الغاز.
توفر هذه المقالة مقدمة عملية لغرف التعقيم بالـ EO، وعملية عملها الأساسية، والمواصفات العامة، واعتبارات التحميل، والنقاط الرئيسية لاختيار المعدات.
غرفة تعقيم EO عبارة عن وعاء يتم التحكم فيه يستخدم لتعريض المنتجات الطبية لأكسيد الإيثيلين في ظل ظروف محددة من درجة الحرارة والرطوبة والضغط وتركيز EO ووقت التعرض.
يعد EO مفيدًا بشكل خاص للأجهزة الطبية المصنوعة من البلاستيك والمطاط والمواد اللاصقة وغيرها من المواد التي قد لا تتحمل التعقيم بدرجة الحرارة العالية.
يجب تطوير عملية التعقيم والتحقق من صحتها وفقًا للمنتج المحدد وتكوين العبوة ونمط التحميل والمعدات. ولذلك، فإن سعة الغرفة وحدها لا تحدد ما إذا كانت عملية التعقيم ستكون فعالة.
يجب أن يوفر نظام تعقيم EO المصمم جيدًا ظروفًا بيئية مستقرة طوال فترة حمل المنتج ويسمح بمراقبة وتسجيل معلمات العملية الحرجة.

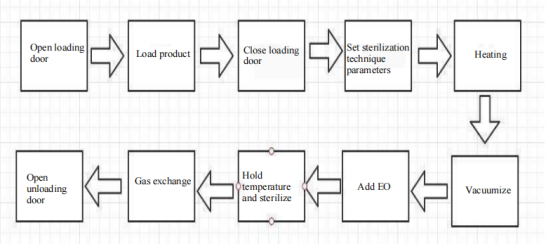

على الرغم من أن الدورات المحددة تختلف اعتمادًا على المنتج والعملية، إلا أنه يمكن تلخيص عملية التعقيم النموذجية للـ EO على النحو التالي:
المعالجة المسبقة / التسخين ← فتح باب التحميل ← تحميل المنتج وإعداد المؤشر البيولوجي ← ضبط معلمات التعقيم ← إغلاق باب التحميل ← تفريغ الغرفة واختبار الضغط ← تغويز وحقن EO ← الاحتفاظ بدرجة الحرارة والتعقيم ← تبادل الغاز ← فتح باب التفريغ والتفريغ
الخطوة 1: المعالجة المسبقة والتدفئة (التهيئة المسبقة)
·
قبل التحميل، قم بتسخين خزان المياه إلى درجة الحرارة المقررة وقم بتدفئة جهاز التغويز
·
·
يضمن التسخين المسبق لجدران الغرفة وخزان المياه تدوير الحرارة بسرعة ويقلل إجمالي وقت التسخين بمجرد دخول المنتجات إلى الداخل.
·

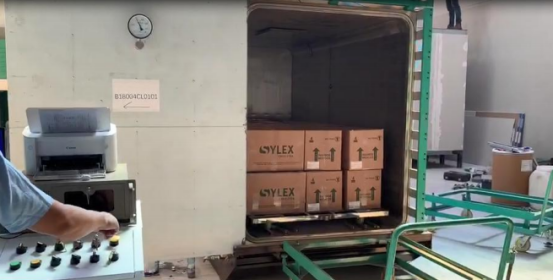

الخطوة 2: تحميل المنتج وإعداد المعلمة
·
افتح باب التحميل وضع المنتجات المعبأة في الكرتون الخارجي (مثل المحاقن) في الغرفة باستخدام عربات يدوية صغيرة أو منصات توصيل صينية.
ضبط المؤشرات البيولوجية داخل الحمولة لمراقبة وتأكيد فعالية التعقيم.
إدخال وتكوين معلمات تقنية التعقيم (درجة الحرارة والرطوبة والضغط والوقت) عبر نظام التحكم بالكمبيوتر/الشريحة الواحدة PLC قبل إغلاق باب التحميل.
الخطوة 3: فحص ما قبل الفراغ والتسرب
إجراء كنس الغرفة باستخدام مضخة التفريغ للوصول إلى الضغط السلبي الداخلي المعين.
حافظ على الضغط وقم بإجراء فحص للثقب/التسرب لضمان سلامة ختم الغرفة قبل إدخال الغاز.
الخطوة 4: تغويز وحقن EO
تسخين غاز خليط EO من خلال خزان المياه لاستكمال التغويز.
افتح صمامات إمداد الهواء والأسطوانة لحقن EO المتحول إلى غاز حتى يتم الوصول إلى الضغط/التركيز الإيجابي المحدد.
الخطوة 5: الاحتفاظ بدرجة الحرارة والتعقيم (التعرض)
الحفاظ على درجة الحرارة المستهدفة، والرطوبة، وظروف الضغط داخل الغرفة.
احتفظ بحالة التعقيم لفترة التحقق من الصحة (عادة أكثر من 8 ساعات حسب متطلبات المنتج).
الخطوة 6: تبادل الغازات (إزالة EO وغسل الهواء)
قم بتشغيل مضخة التفريغ (حوالي 5 دقائق) لإخلاء الغرفة وصولاً إلى الضغط السلبي.
أدخل الهواء النقي المفلتر (حوالي 3 دقائق) وكرر عملية تبادل الغازات 5 مرات لإزالة المعقم المتبقي تمامًا.
ويتم تفريغ الغاز والمياه العادمة عبر أنابيب مخصصة إلى بركة التعادل الخارجية.
الخطوة 7: التفريغ والتحقق البيولوجي
بمجرد اكتمال تبادل الغازات وعودة الضغط الداخلي إلى المستوى الجوي، قم بتحرير فراغ ختم الباب، وقم بتشغيل مروحة العادم، وافتح باب التفريغ.
التحقق من المؤشرات البيولوجية (يشير التحول إلى اللون الأزرق إلى نجاح عملية التعقيم).
قم بتفريغ الكراتين الجاهزة ونقلها إلى منطقة التخزين/التحليل.
لتصنيع المنتجات الطبية التي تستخدم لمرة واحدة، يمكن تصميم غرف التعقيم EO بسعات مختلفة وفقًا لمتطلبات الإنتاج.
للتخطيط الأولي، النطاق العملي هو حوالي 1 متر مكعب إلى 25 متر مكعب.
حجم الغرفة | تطبيق نموذجي |
1-3 م3 | الإنتاج الصغير، المشاريع الرائدة، المختبرات |
3-5 م3 | الإنتاج الصغير إلى المتوسط |
5-10 متر مكعب | خطوط انتاج متوسطة |
10-15 متر مكعب | إنتاج متوسط إلى كبير |
15-20 متر مكعب | إنتاج بكميات كبيرة |
20-25 متر مكعب | أحمال إنتاجية كبيرة |
هذه نطاقات عامة لتخطيط المعدات وليست تصنيفات صناعية ثابتة.
يجب في النهاية حساب الحجم الصحيح وفقًا لأبعاد المنتج الفعلية، وتكوين العبوة، وحجم الكرتون، وكمية التحميل، وعدد الدورات في اليوم، والعملية التي تم التحقق من صحتها.
إحدى النقاط المهمة عند التخطيط لغرفة تعقيم EO هي أن حجم الغرفة الاسمي لا يساوي حجم المنتج القابل للاستخدام.
ليس من العملي عادةً ملء الغرفة بالمنتجات بنسبة 100%.
المساحة مطلوبة من أجل:
دوران الهواء
توزيع غاز EO
فصل المنتج
مجسات درجة الحرارة والرطوبة
مراقبة الضغط
أجهزة استشعار التحقق من الصحة
التحميل والتفريغ
ظروف عملية متسقة
كمبدأ توجيهي عملي للتصميم الأولي، قد يفكر المصنعون في حجز حوالي 20-30% من حجم الغرفة الاسمي لمتطلبات التشغيل والعمليات.
على سبيل المثال، إذا كانت حمولة المنتج المحسوبة تتطلب حوالي 8 متر مكعب ، فإن اختيار غرفة بحجم اسمي يبلغ 8 متر مكعب بالضبط قد يترك مساحة غير كافية للتداول والمراقبة.
وبالتالي فإن الحساب الأولي يمكن أن يكون:
8 م3 ÷ 70–80% ≈ 10–11.5 م3
وهذا لا يعني أن ISO 11135 يتطلب مساحة فارغة ثابتة بنسبة 20-30%. يجب إنشاء تكوين التحميل النهائي من خلال تأهيل المعدات والتحقق من صحة عملية التعقيم.
المبدأ الأساسي بسيط:
لا تصمم الغرفة بحوالي 100% من الحشو المادي.
يعد الرصد جزءًا مهمًا من تعقيم EO.
اعتمادًا على النظام واستراتيجية التحقق من الصحة، يمكن استخدام المستشعرات لمراقبة درجة الحرارة والضغط والرطوبة وظروف العملية الحرجة الأخرى.
أثناء التأهيل، يمكن أيضًا وضع أجهزة استشعار إضافية في مواقع مختلفة داخل الحمل لفهم مدى توزيع ظروف العملية بشكل موحد.
إذا كانت المنتجات معبأة بإحكام شديد حول نقاط المراقبة هذه، فقد يصبح من الصعب وضع أجهزة الاستشعار في مكانها، في حين يمكن أيضًا أن يتأثر تدفق الهواء وتوزيع الغاز.
ولذلك، يجب أن توفر الغرفة ونظام التحميل مساحة كافية لأنشطة المراقبة والتحقق الروتينية.
وهذا سبب آخر لعدم حساب حجم المنتج القابل للاستخدام بمجرد ملء كل متر مكعب من الغرفة.
عند مقارنة معدات التعقيم بالـ EO، يكون حجم الغرفة هو مواصفات واحدة فقط.
يعد التحكم المستقر في درجة الحرارة أمرًا مهمًا للحفاظ على ظروف التعقيم المتسقة في جميع أنحاء الغرفة.
يجب التحكم في الرطوبة وفقًا لدورة EO المعتمدة. يمكن أن تؤثر الرطوبة غير المتساوية على أداء التعقيم.
نظام الفراغ مسؤول عن إزالة الهواء والتحكم في الضغط. يجب أن تتوافق سعة المضخة مع حجم الغرفة ومتطلبات العملية.
يحتاج نظام حقن EO إلى توفير إدخال معقم خاضع للرقابة مع دمج تدابير السلامة المناسبة.
يمكن أن يساعد الدوران الجيد في تقليل الاختلافات في درجة الحرارة والرطوبة داخل الحجرة وحمل المنتج.
يجب أن تسجل الأنظمة الحديثة معلمات العملية المهمة لمراقبة الدورة وإمكانية التتبع والتوثيق.
EO هو غاز خطير وقابل للاشتعال. ولذلك يحتاج نظام التعقيم بالذخائر المتفجرة إلى ميزات السلامة المناسبة، مثل أقفال الأبواب، ومراقبة الضغط، والكشف عن الغاز، والتهوية، ووظائف الطوارئ، والتعامل مع الغاز الخاضع للتحكم.
وينبغي النظر في حجم الغرفة جنبا إلى جنب مع طريقة التعبئة والتغليف والتحميل الفعلية.
على سبيل المثال، يمكن تعبئة مجموعة التسريب بشكل فردي قبل وضعها في علب الكرتون. قد يكون للحقن والقسطرة والقفازات أبعاد مختلفة تمامًا وكثافات تحميل مختلفة.
حتى عندما يكون لدى شركتين مصنعتين نفس حجم الإنتاج اليومي، فقد تختلف سعة الغرفة المطلوبة بسبب اختلاف منتجاتهما وتكوينات التعبئة والتغليف.
ولذلك ينبغي للحساب العملي أن يأخذ في الاعتبار ما يلي:
الإنتاج اليومي ← كمية العبوة ← أبعاد الكرتون ← كمية التحميل ← دورات في اليوم ← حجم الغرفة المطلوب
يعد هذا النهج أكثر فائدة بشكل عام من اختيار الغرفة بناءً على أرقام الإنتاج اليومية فقط.
يجب أن توازن غرفة التعقيم المناسبة للـ EO بين عدة عوامل:
سعة الغرفة + كفاءة التحميل + التحكم في درجة الحرارة والرطوبة + توزيع EO + السلامة + المراقبة + التهوية + التوسع المستقبلي
على سبيل المثال، قد تكون غرفة صغيرة تبلغ مساحتها 2 متر مكعب كافية لمشروع تجريبي ولكنها قد تصبح عنق الزجاجة في الإنتاج عندما يزيد الإنتاج.
ومن ناحية أخرى، فإن اختيار غرفة كبيرة جدًا لخط إنتاج صغير نسبيًا قد يزيد من تكاليف الاستثمار والتشغيل دون تقديم فائدة عملية.
ولهذا السبب، ينبغي للمصنعين أن يأخذوا في الاعتبار ليس فقط حجم إنتاجهم الحالي، بل أيضًا التوسع المتوقع في إنتاجهم.
ينبغي النظر إلى تعقيم EO كجزء من عملية التصنيع الطبية الشاملة.
قد يشمل النظام الكامل ما يلي:
التهيئة المسبقة ← تعقيم EO ← إزالة EO ← التهوية ← مراقبة السلامة ← تسجيل البيانات

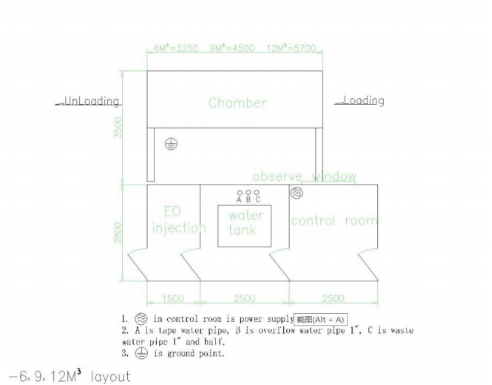

يجب أن يأخذ تخطيط المصنع أيضًا في الاعتبار حركة المنتجات غير المعقمة والمعقمة، والتهوية، وإمدادات الذخائر المتفجرة، ومناطق الأمان، وتدفق المواد.
بالنسبة لمشاريع الإنتاج الطبي الكبيرة، يجب تخطيط قدرة التعقيم مع خط الإنتاج بدلاً من إضافتها كقطعة مستقلة من المعدات.
بالنسبة لمصنعي المنتجات الطبية التي تستخدم لمرة واحدة، يجب اختيار معدات التعقيم EO وفقًا لمتطلبات المنتج والإنتاج الفعلية.
في شركة SMARTELL TECHNOLOGY ، يمكن اعتبار معدات التعقيم EO جزءًا من حل أوسع للإنتاج الطبي القابل للتصرف، مع تكوينات أولية للغرفة تتراوح من حوالي 1 متر مكعب إلى 25 متر مكعب.
اعتمادًا على نوع المنتج، وتكوين التعبئة والتغليف، والقدرة الإنتاجية، وتخطيط المصنع، يمكن تخطيط تكوين الغرفة وفقًا لنمط التحميل المتوقع ومتطلبات العملية.
الهدف ليس مجرد توفير غرفة أكبر. إنه خلق توازن عملي بين القدرة واستقرار العملية والسلامة والمراقبة واحتياجات الإنتاج المستقبلية.
في النهاية، لا يتم تعريف نظام التعقيم الموثوق به بالـ EO من خلال حجم الحجرة وحده، ولكن من خلال قدرته على توفير درجة الحرارة والرطوبة والضغط المطلوبة والتعرض للـ EO وظروف التهوية المطلوبة باستمرار طوال حمل المنتج المعتمد..
بالنسبة لمشروع إنتاج طبي جديد، فإن أفضل نقطة بداية هي تحديد مخرجات المنتج، وتكوين العبوة، وحجم الحمل المتوقع، وعدد الدورات المطلوبة يوميًا - ثم تحديد سعة الغرفة وفقًا لذلك.
